A4500 VA5 Pro
El A4500-VA5 Pro es el primer instrumento en el mercado que combina análisis de vibración, imagen térmica y detección por ultrasonido.
Es un dispositivo líder para realizar mediciones en el campo del análisis de vibraciones de las máquinas. El VA5 Pro contiene todos los modos de medición básico y todas las variantes de medición como analizador VA4 Pro II. Adicionalmente el VA5 Pro permite la conexión de una cámara termográfica para análisis de termografía infrarroja el cual incluye guardar y transferir imagines IR al software DDS. El VA5Pro está equipado también con una cámara estándar para imágenes potenciales de máquinas y su uso posterior en los informes. El dispositivo está equipado con un módulo de análisis de firma de la corriente de motores, que es un método para el diagnóstico de motores eléctricos.
El A4500-VA5 Pro es adecuado para ingenieros que se ocupan del diagnóstico de máquinas, balanceos in situ, para servicios y para actividades de inspección. Disfrute de una gran pantalla táctil para analizar su máquina en campo. Mida 4 canales de señal de vibración y 4 canales de valores de proceso (temperatura, presión, etc.) junto con la velocidad sincrónicamente. Cuenta con sensores triaxiales amigables, sondas de proximidad para mediciones de desplazamiento, balanceador, análisis de octava, test de resonancia, ODS, MCSA , camara termográfica y mucho mas...
1. Especificaciones técnicas
Entrada de canales
- 4 x AC, ICP® fuente de alimentación on/off
- 4 x DC Para valores de procesos
- 1 x TACHO Para sonda de velocidad/tacometro externo
Rango de entrada
- AC +/- 12 V pico-pico
- DC +/- 24V
Conversión AD
- 24 bit, 64 bit de procesamiento de señal interna • No AutoGain function!
Rango dinámico
- 120 dB Rangos de Frecuencia (-3 dB)
- Rango máximo: 0.35 Hz - 90 kHz (1 Ch, 194 kHz de muestreo)
- Rango máximo: 0.35 Hz - 25 kHz (4 Ch, 64 kHz de muestreo)
- Rango mínimo: 0.35 Hz - 25 Hz (4 Ch, 64 Hz de muestreo)
Modo de muestreo
- Full simultaneo para 4 canales.
- Resolución: - Min. 100 líneas - Max. 3 276 800 líneas.
Módulos
- Analizador- Medición Analítica
- Colector de datos-mediciones en ruta
- Balanceador- 1 y 2 planos, balanceo in situ.
- Balanceo modo avanzado.
- Mediciones de arranque y parada.
- Grabadora-Grabación de señal sin procesar para análisis posteriores.
- Estetoscopio – Se puede escuchar el ruido del rodamiento/maquina.
- FASIT – sistema experto para la detección automática de fallas
- Análisis de octavas-mediciones sonoras escuchables.
- Prueba de resonancia-medición de frecuencias naturales.
- ADS – formas de desviación animadas (Formas de desviación operativas)
- Ultrasonido-medición de ultrasonido en el rango de 30-50khz.
- Cámara termográfica.
- IR Camera
- Galería de fotos.
- MCSA <>Analisis de corriente.
Pantalla
Cámara Incorporada
- 5 MPx, enfoque automático.

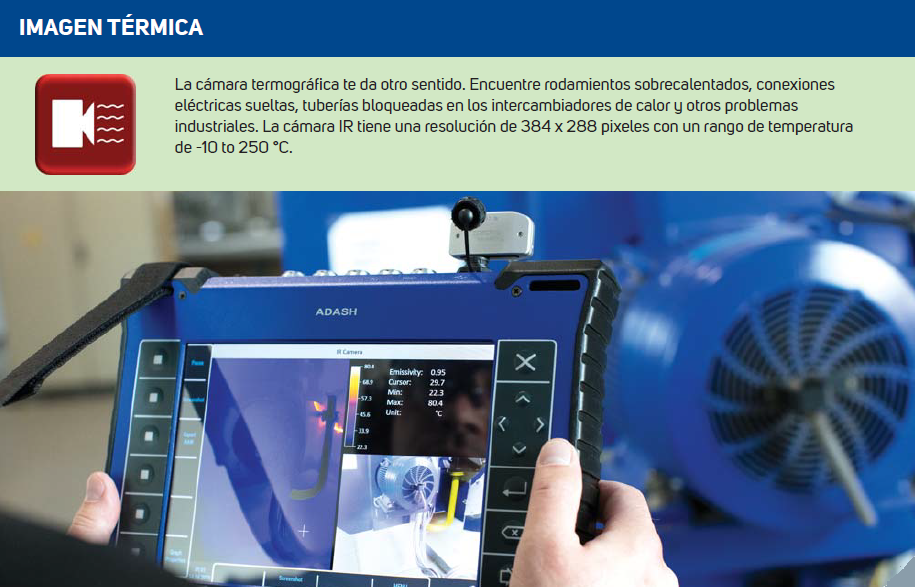

Cámara termográfica (opcionalmente)
- 384 x 288 pixeles
- -10°C ~ 250°C rango de temp
- Sensibilidad 50 mK NETD.
Procesador
- Intel Atom 1.9 GHz Memoria, Ruta • 64 GB, máx. 16 GB para una ruta, el numero de rutas es limitado solo por la capacidad de la memoria.
Procesamiento de datos
- FFT en tiempo real
- Análisis DEMOD - ENVELOPE
- ACMT – Análisis de rodamientos de baja velocidad.
- Análisis de ordenes
- Análisis de paso de bandas por usuario
- Medición de RPM
- Medición DC
- Medición de Orbitas
Grabadora de señal bruta
- Frecuencia de muestreo 64 kHz
- Consumo de memoria 4 Canales 3 GB/hora
- Grabación total de 4 canales-20horas
Tacometro
- Manual, Externo, nivel de señal, tiempo
- Cambio de velocidad, intervalo de tiempo
Interface
Rango de temperatura de funcionamiento
Alimentación
- 8 horas de operación con batería, 230 V AC.
Carcasa
- Aluminio de alta resistencia
Medida & Peso
- 29,5cm x 23cm x 4,9cm, 2 Kg
¡Solicite una demostracion!
